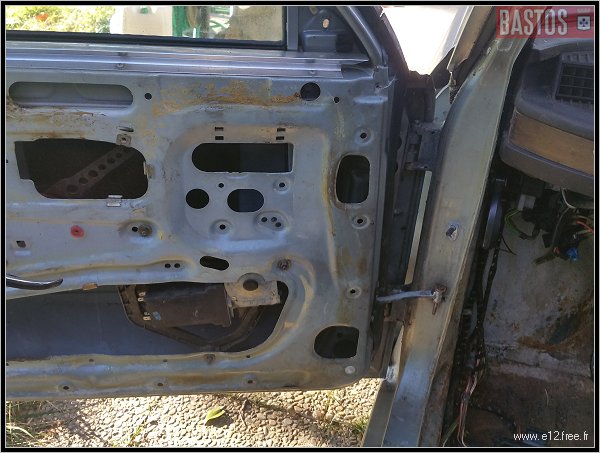

* Retour vers le menu E12 Bastos Toujours en quête de gain de poids, j'ai décidé de retirer le tableau de bord pour déposer proprement le faisceau des vitres électriques et celui de la centralisation. En effet le faisceau prend son alimentation sous le tableau de bord et court ensuite le long des bords de l'auto pour desservir les portes. Le faisceau de centralisation va même jusqu'à l'orifice de remplissage du réservoir. Pour le détail des faisceaux j'ai créé trois pages spécifiques : Sur cette page je continue l'histoire de cette E12 Bastos. La première étape est de sortir les faisceaux des portes : pour la porte conducteur c'est le plus compliqué, puisque l'auto a 4 vitres électriques d'origine ! Dans le faisceau il y a la centralisée, le réglage du rétroviseur et les boutons de vitres électriques.

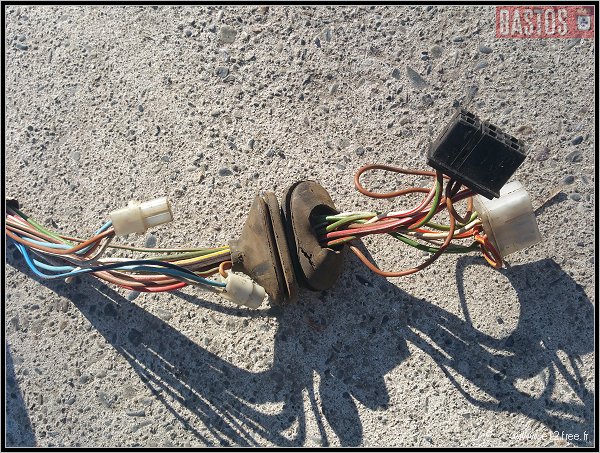

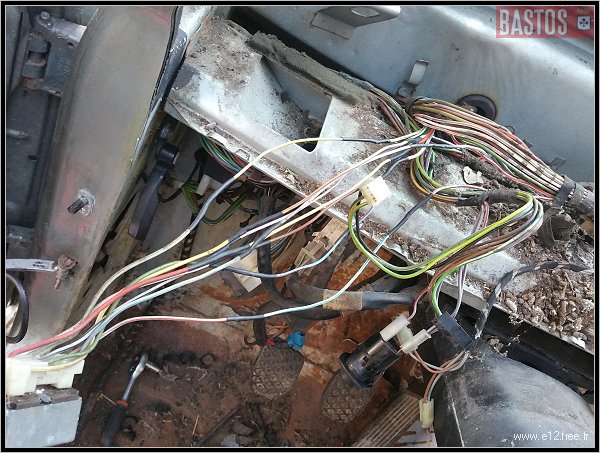

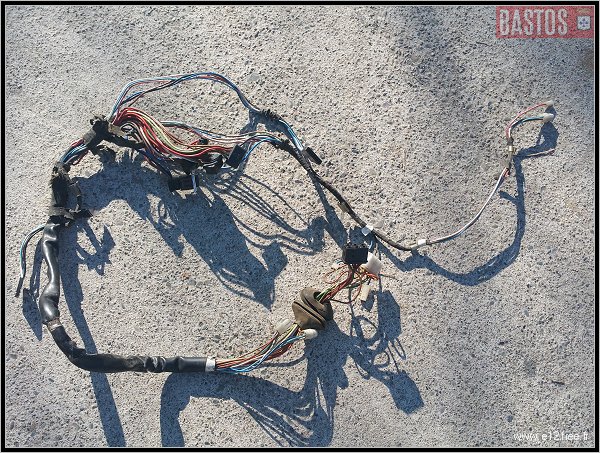

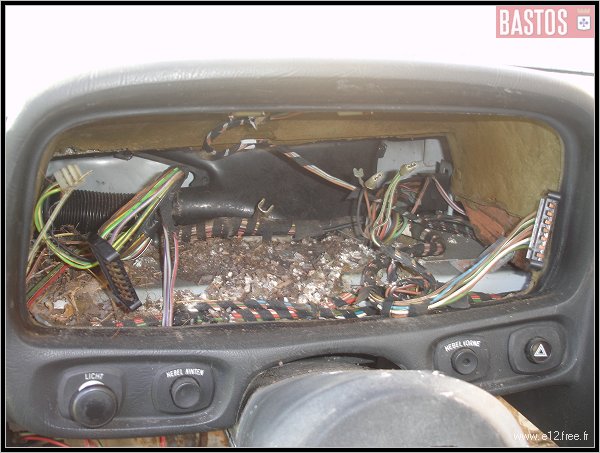

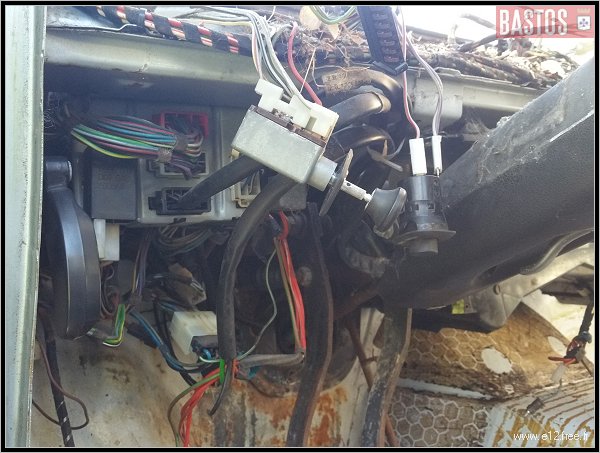

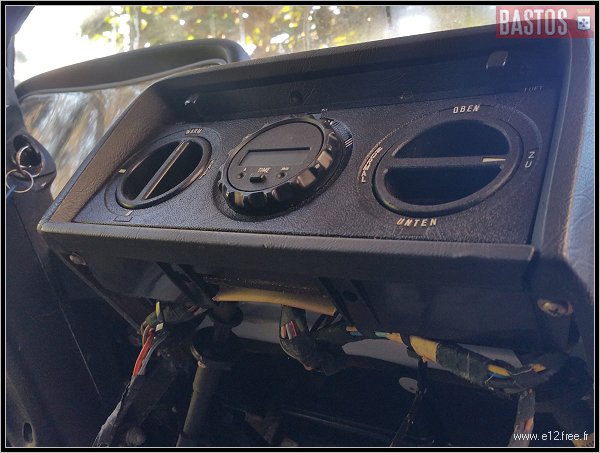

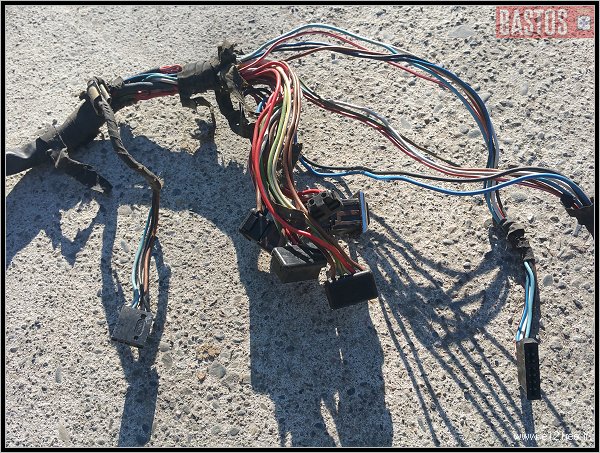

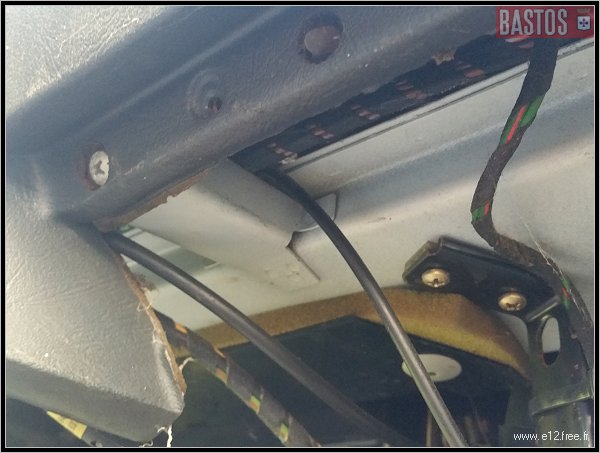

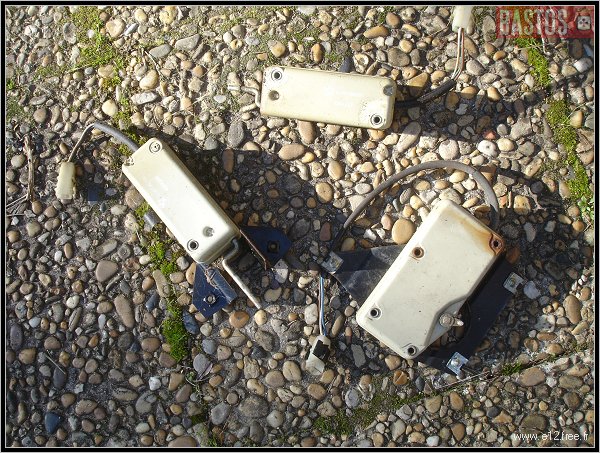

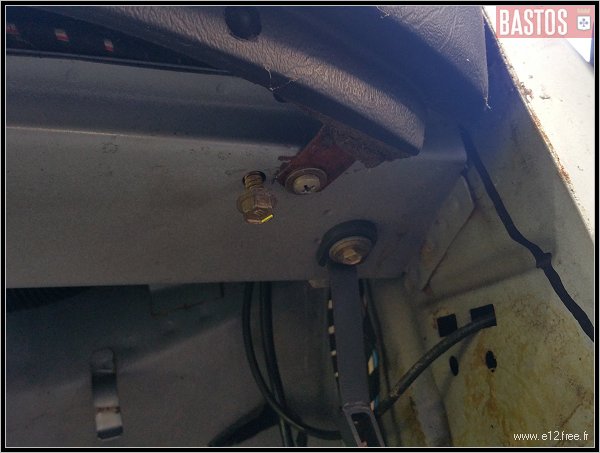

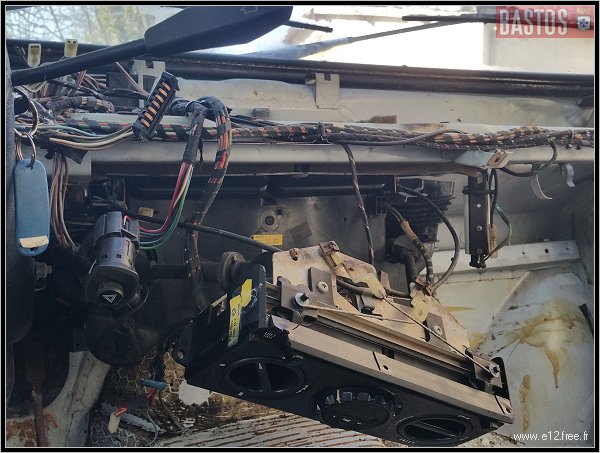

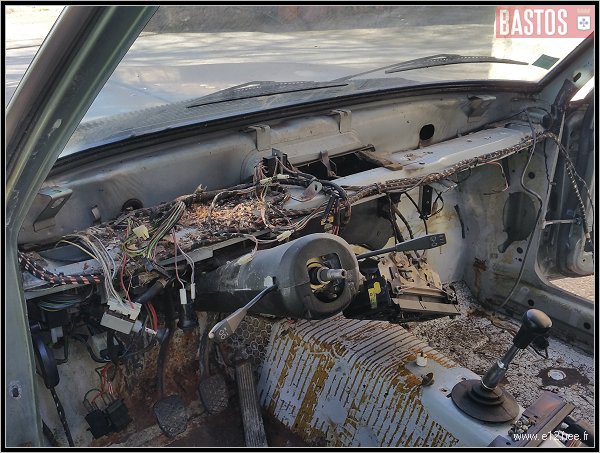

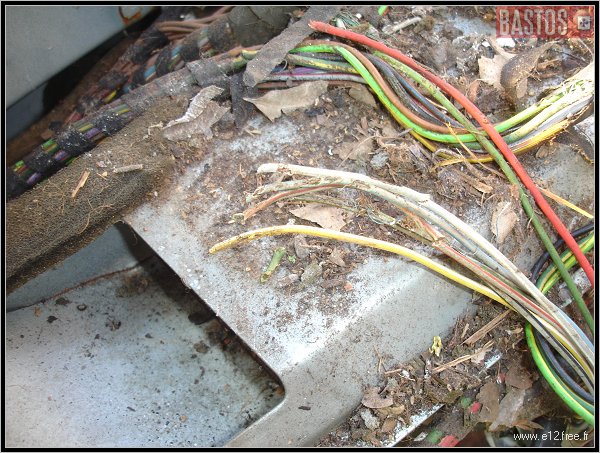

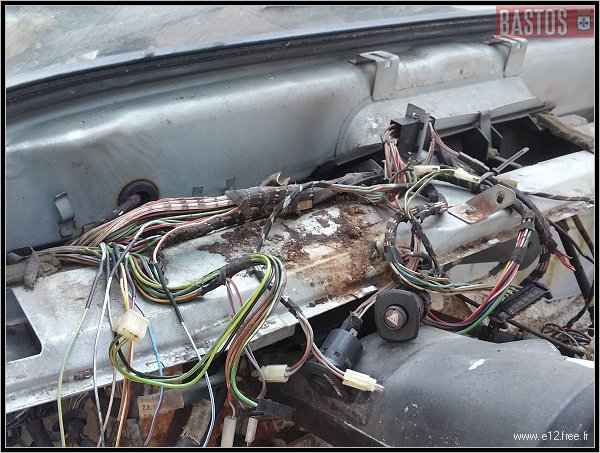

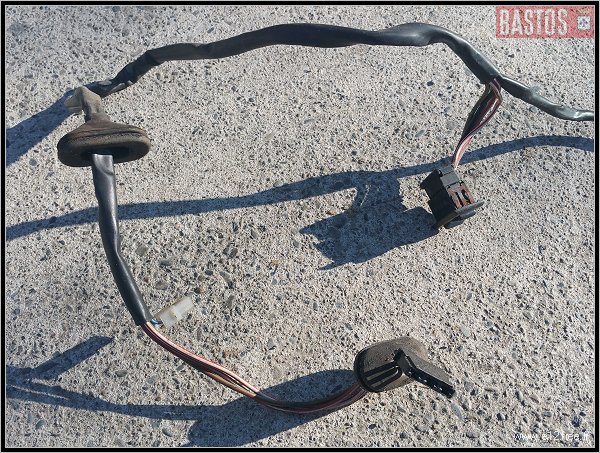

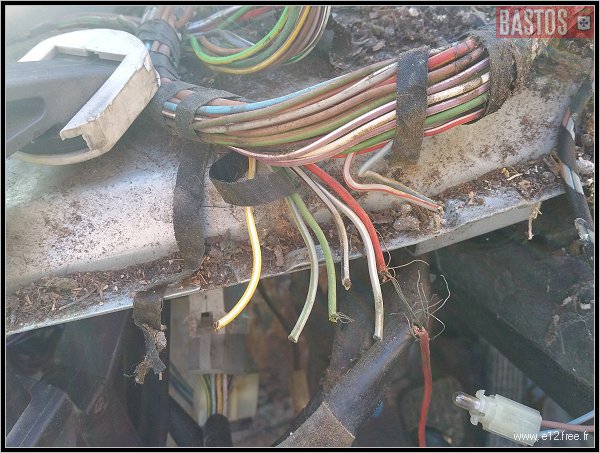

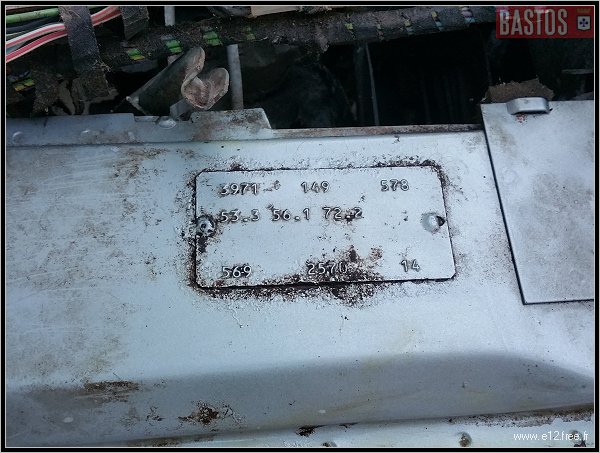

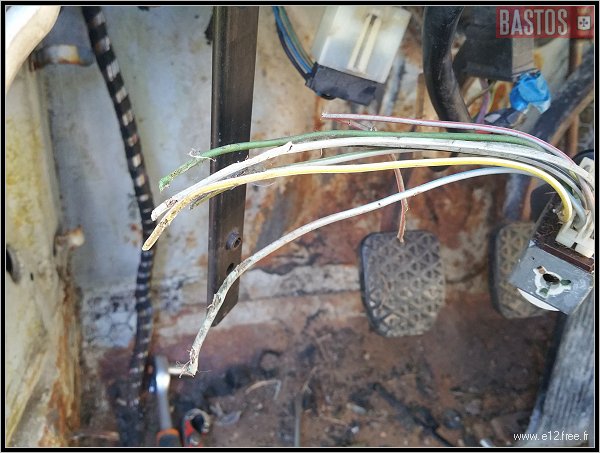

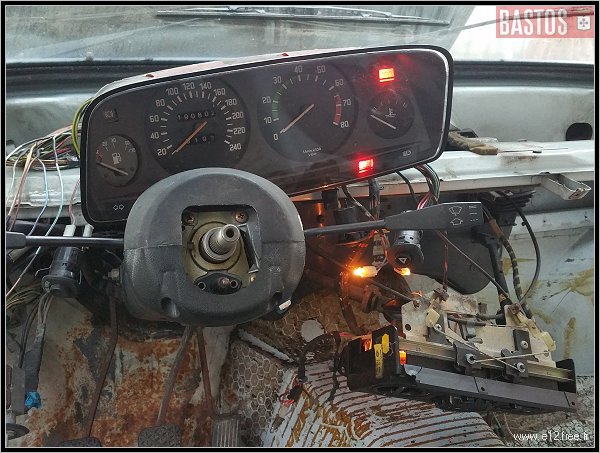

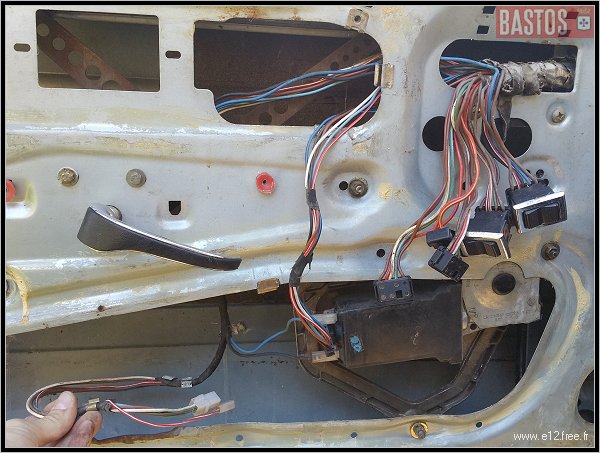

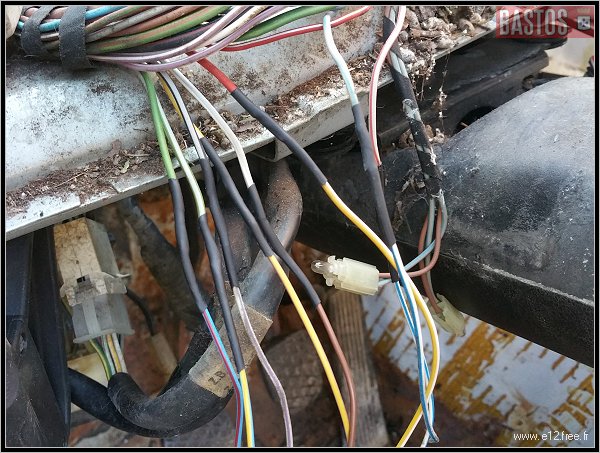

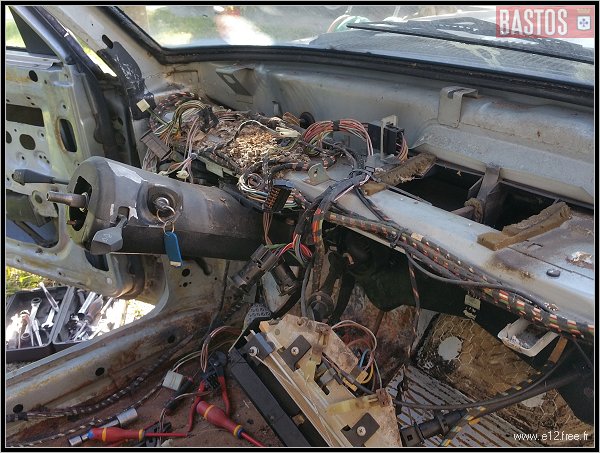

 Résultat :  Faisceau de porte conducteur :  Côté habitacle :  Côté boutons de commande : on distingue en bas à gauche la prise électrique pour le rétroviseur, en bas à droite la prise du bouton de réglage des rétroviseurs.  Côté passager c'est plus simple !  Les moteurs de centralisation ne sont plus nécessaires, en voici quelques uns :  Ensuite je procède à la dépose du tableau de bord pour sortir le faisceau en entier. Repérage des vis à retirer...    Et au moment de le retirer : surprise ! Il était habité !!!  Je le dépose...  Pour voir l'étendue des dégâts...   D'autres vues du tableau de bord déposé... Avant de retirer le tableau de bord j'ai reconnecté tous les boutons pour ne rien perdre.   Autre surprise : faisceau complètement dévoré par les rongeurs... 8 fils en tout ! Pas d'autres solutions que de couper le faisceau au plus court et de souder des prolongateurs... Vision d'horreur...  Côté bouton de commande :  J'ai tiré le faisceau pour avoir plus de confort et raccourci les bouts rongés.  Après soudure des prolongateurs.  Tout est ok désormais !  Il ne reste plus qu'à nettoyer et faire un essai...  Après nettoyage la plaque options se révèle ! Je ne pensais pas la trouver sur la gauche sous le compteur, c'est une bonne surprise.  J'ai enfin des phares, on sent que ça s'améliore :)  Je retrouve même les petites loupiotes de tableau de bord dont l'intensité varie grâce au bouton des phares.  Bien entendu au passage j'ai retiré les deux gros faisceau de centralisé et de vitres électriques dont le détail est sur d'autres pages... La suite de l'aventure après le nettoyage c'est de passer un bon coup de peinture antirouille derrière le tableau de bord et de le remonter. *Page suivante : Rénovation arrière tableau de bord |
|||||||
|
|||||||
 |
|
|
|
||||
