Intérieur

Faisceau de centralisation

  * Retour au sommaire "Restauration"

Détail du faisceau de centralisation sur BMW E12 : il s'agit du faisceau qui dessert les 4 portes, le coffre et la trappe à essence.

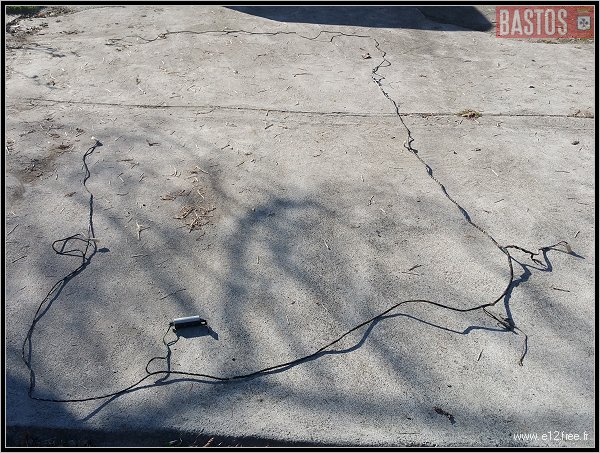

Voici le faisceau placé au sol tel qu'il est disposé dans l'auto. il est assez long en fait !

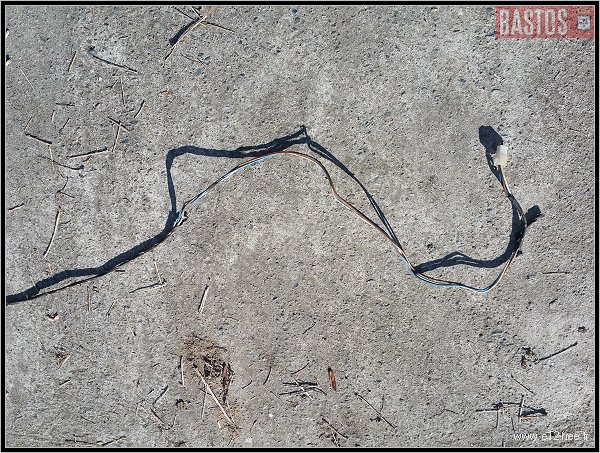

Chaque extrémité est composée de trois fils un bleu, un blanc et un marron.

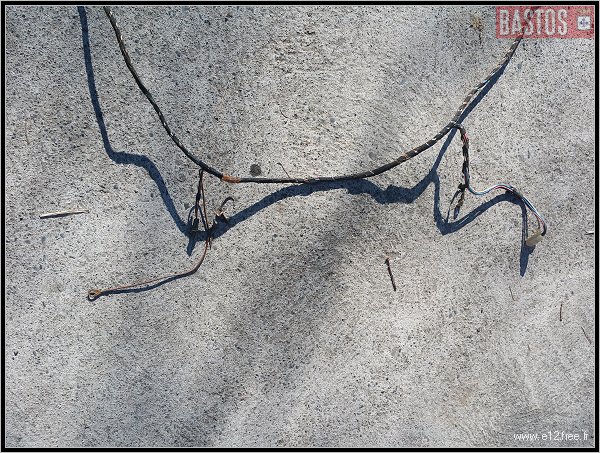

Ici à gauche on voit le fil de masse qui est marron et fixé derrière le bloc compteur. A côté se trouve la prise d'alimentation de la centralisation. Elle se connecte sur le faisceau d'origine de l'auto s'il est pré câblé. A droite on voit le faisceau de centralisation de la porte conducteur.

Chaque porte a un faisceau qui lui est propre et qui se raccorde à ce faisceau général.

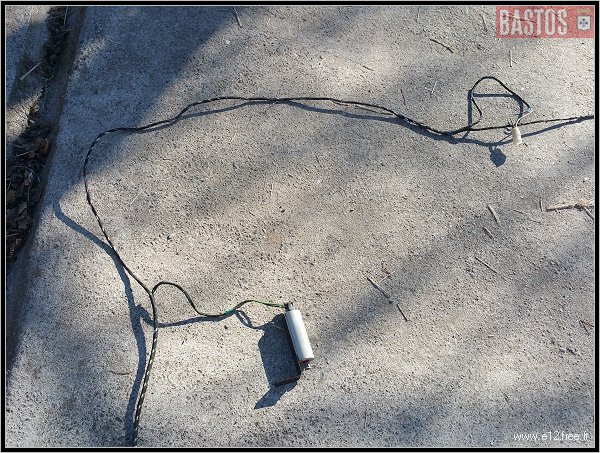

En haut le faisceau de centralisation de la porte passager.

Ici nous voyons le dispositif qui déverrouille les portes en cas de retournement de l'auto. Dispositif de secours.
