533i Bastos

Documentation technique
Sch�ma �lectrique



* Retour vers le menu E12 Bastos

Pour l'entretien des BMW E12 deux revues techniques sont int�ressantes :

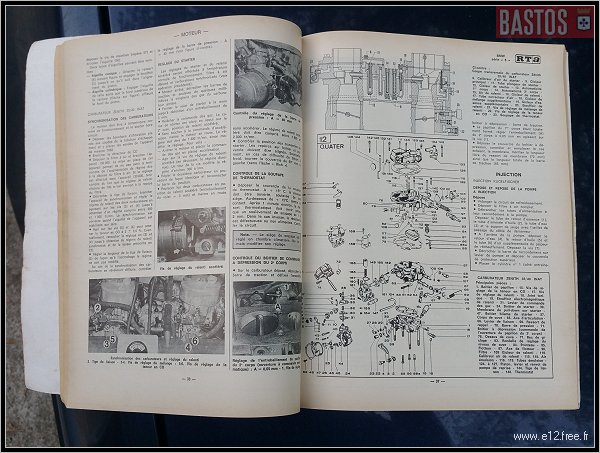

La RTA qu'on ne pr�sente plus...

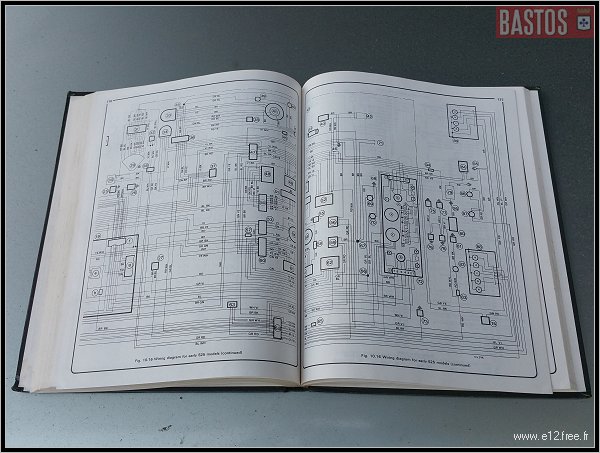

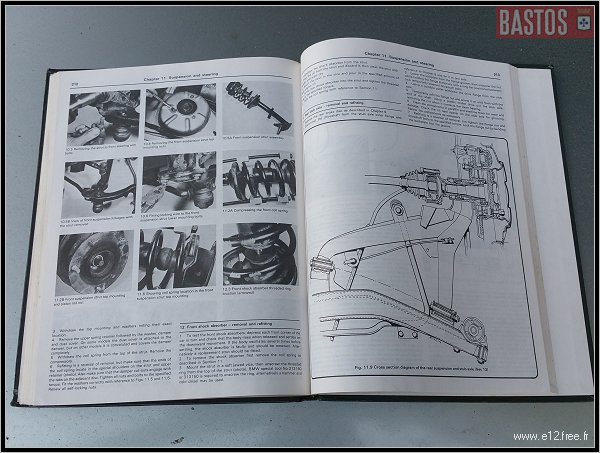

Et la Haynes. Elle traite des mod�les am�ricains, mais une tr�s grosse partie est valable pour nos E12 europ�ennes. Attention toutefois au sch�ma �lectrique qui ne correspond pas exactement...

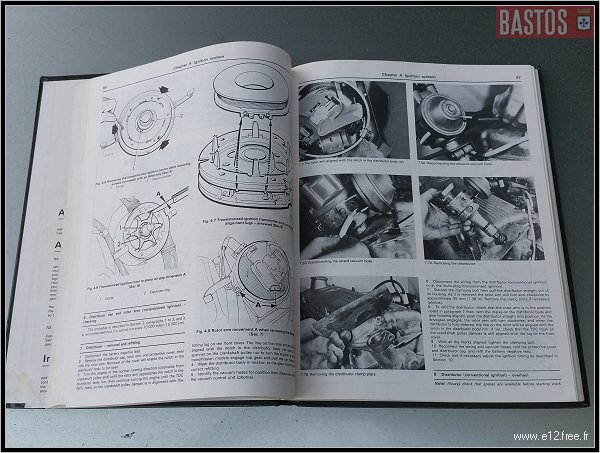

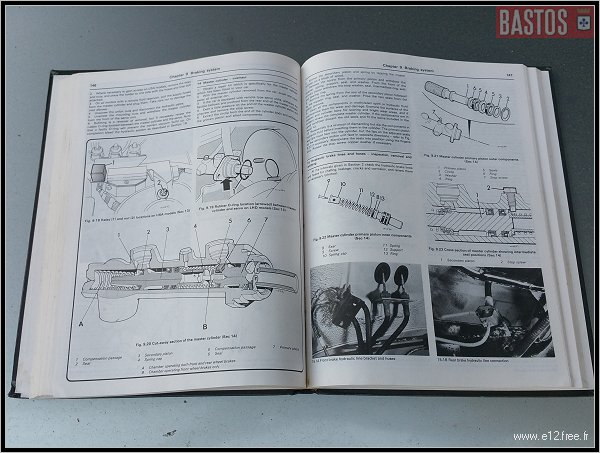

Les explications sont beaucoup plus d�taill�es que dans la RTA qui est cens�e s'adresser � des professionnels. L� on a des photos assez pr�cises, des croquis, des explications, c'est un excellent compl�ment � la RTA.

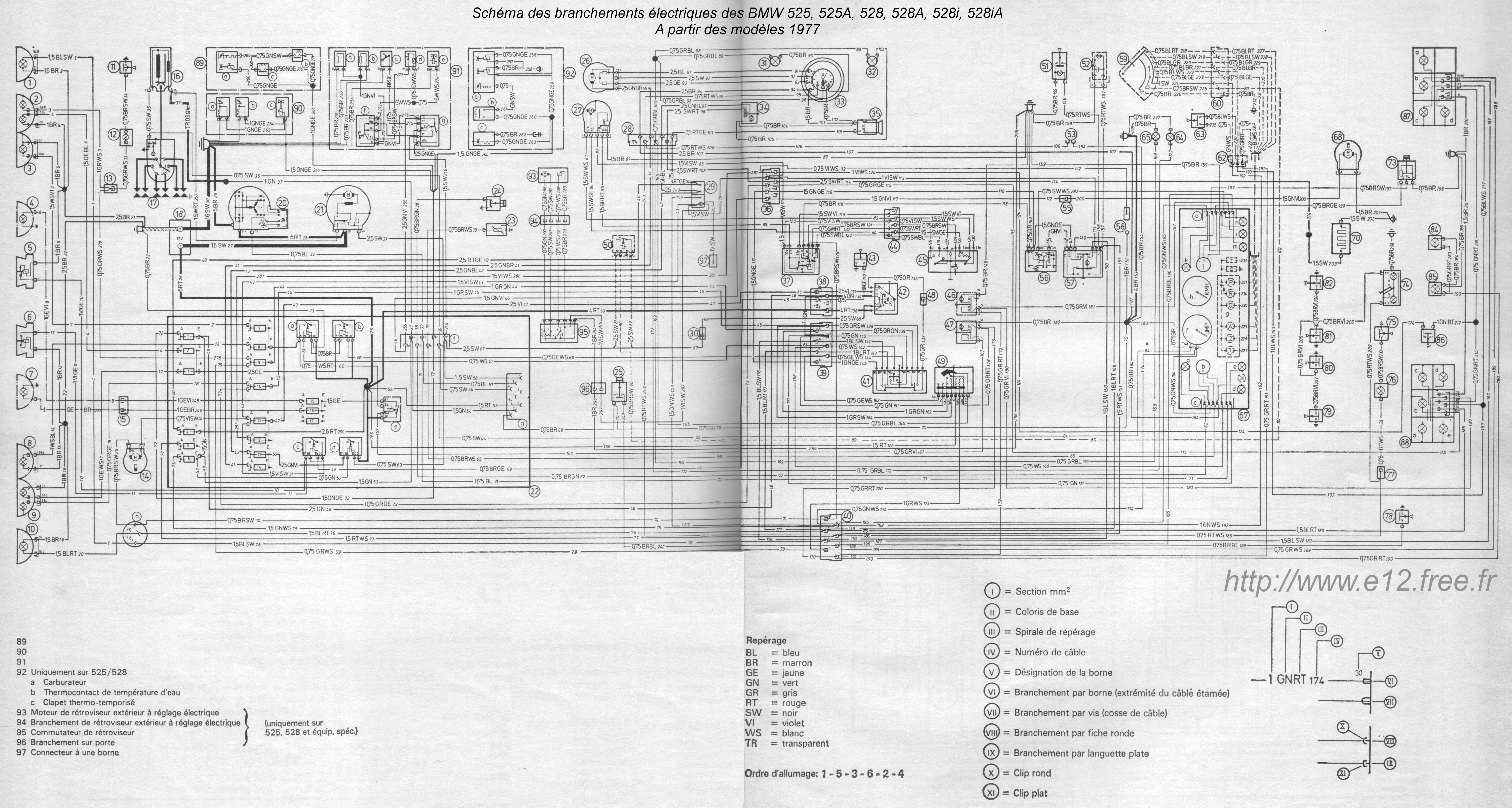

Ci dessous un sch�ma �lectrique � t�l�charger pour les E12 6 cylindres (525 et 528i) d'apr�s 1977. La M535i n'est pas mentionn�e mais � mon avis le sch�ma est le m�me.

Le sch�ma est un fichier assez lourd � t�l�charger car il est tr�s pr�cis, et des zones ont �t� retouch�es pour une meilleure lisibilit�. Faites un clic-droit sur les vignettes ci-dessous et "Enregistrer sous" pour le r�cup�rer ou cliquez dessus pour ouvrir dans une nouvelle fen�tre.


Sch�ma (8 Mo)

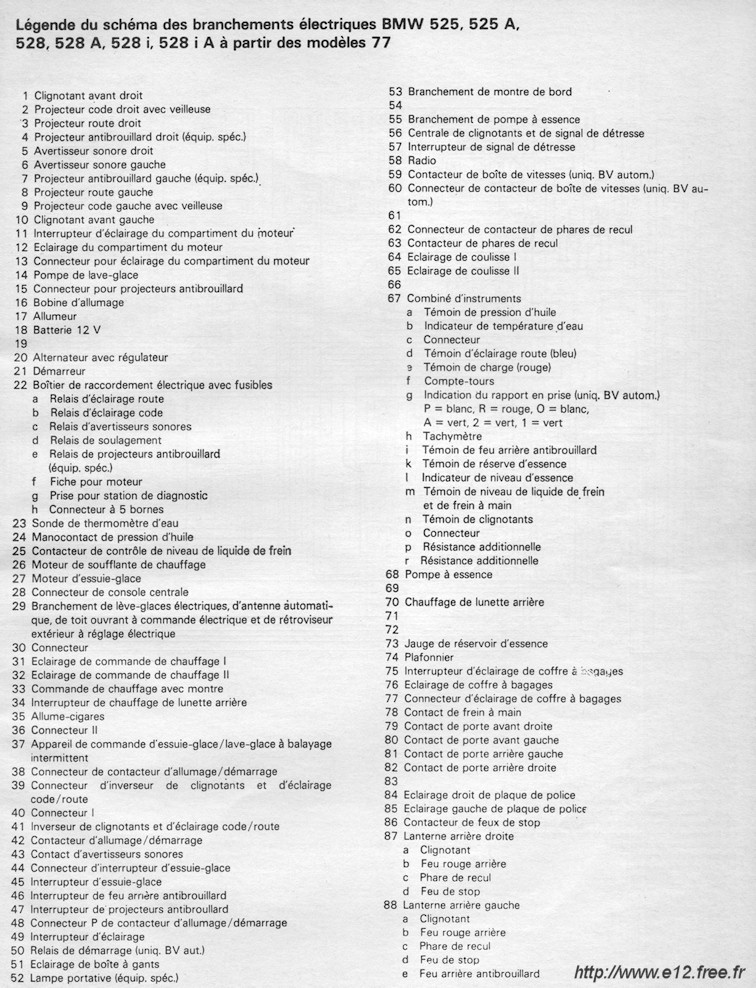

L�gende (250 Ko)

*Page suivante : Trains
